在半导体检测、精密装配和智能制造的现场，MEMS芯片与光学检测设备的协同问题，正成为制约产线良率提升的隐性瓶颈。浙江视境传感科技有限公司在服务数十家头部制造企业的过程中发现，单纯堆叠高分辨率相机或升级算法，往往无法解决微米级形变测量与高速运动目标捕捉之间的矛盾。这背后，是MEMS微振镜的扫描频率、光学路径的畸变控制，以及三维点云重建算法三者之间的深度耦合。

集成方案的三大核心技术矛盾

第一重矛盾在于**时间同步精度**。当MEMS芯片以200Hz以上的频率驱动激光束扫描时，若光学检测设备的帧触发信号存在微秒级抖动，重建出的三维轮廓会直接产生亚像素级别的条纹噪声。第二重矛盾则来自**热漂移补偿**——高功率照明下，MEMS结构件的热膨胀系数与光学镜组不匹配，会导致视场边缘出现非线性扭曲。

针对这些痛点，浙江视境传感科技有限公司：3D 视觉传感器研发团队提出了一种“感知-计算-反馈”一体化架构。该架构将MEMS芯片的驱动控制信号与光学检测设备的曝光时序绑定在同一个时钟域内，利用FPGA硬件级同步机制，将触发抖动压缩至±50纳秒以内；同时，在光路中嵌入参考光栅，实时计算热漂移量并反向修正扫描波形。

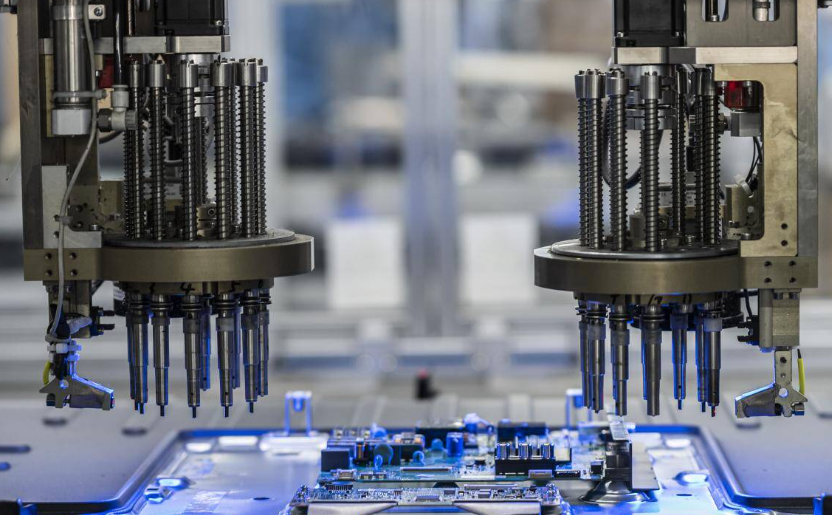

实践中的关键装配与校准策略

从实验室原型到量产设备，差异往往出现在装配环节。我们建议工程团队关注以下三点：

• 光学共轴校准：使用自准直仪配合五维调整架，确保MEMS反射面法线与检测物镜光轴夹角误差小于0.01°；
• 动态响应补偿：在MEMS驱动信号中叠加预失真波形，抑制谐振峰附近的幅值衰减，实测可将3dB带宽扩展约30%；
• 环境振动隔离：将设备固有频率设计在MEMS扫描频率的1.5倍以上，避免耦合共振。

以某晶圆缺陷检测项目为例，采用上述集成方案后，系统对10μm微凸起的检出率从91.2%提升至98.7%，单次扫描时间缩短至0.8秒。这一结果验证了浙江视境传感科技有限公司在传感技术研发与机器视觉方案落地之间的桥梁作用。

需要特别提醒的是，MEMS芯片的批次一致性会直接影响光学检测设备的量产良率。建议在来料端增加频率响应曲线筛选环节，将谐振频率偏差控制在±0.5%以内。同时，固件中预留温度补偿查表接口，以便在不同车间环境下快速适配。

展望未来，随着MEMS芯片向更高扫描频率（如1kHz以上）和更大光学孔径演进，浙江视境传感科技有限公司：3D 视觉传感器产品线将持续优化底层驱动算法，并尝试将边缘计算模块直接集成至光学检测设备内部。这种深度融合将推动机器视觉方案从“检测”走向“预判”，为产线提供更具前瞻性的数据支撑。对于正在规划下一代检测平台的技术管理者而言，现在正是重新审视MEMS与光学系统协同设计的关键窗口期。
